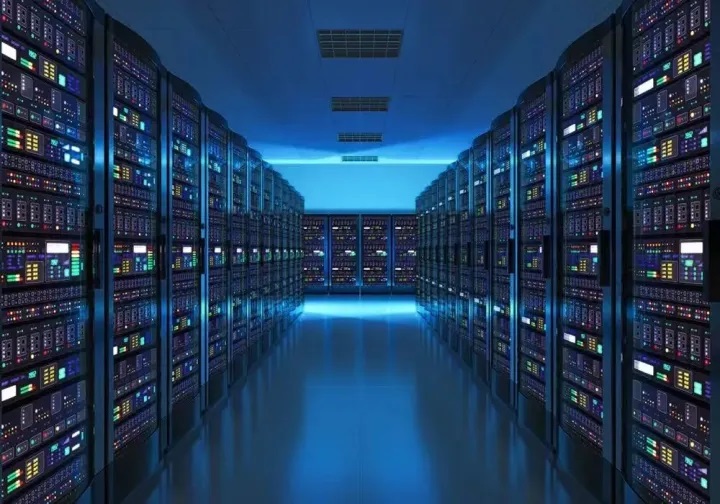

供電系統是整個數據中心機房的動力來源,扮演著“心臟和大動脈”的重要角色,負責將能量輸送到機房每一臺用電設備,其穩定和安全關系到數據中心服務器集中式收集、存儲、處理數據、發送信息等相關服務和核心業務正常運行。一旦機房的供配電系統出現故障,就會導致用電設備斷電宕機,可能產生嚴重的經濟損失及影響。
數據中心機房配電系統主要包括區域配電柜、列頭柜和機架PDU等設備,其中機架PDU安裝在機柜內,水平或垂直安裝,服務器設備與機架PDU之間采用拔插接線方式。機架PDU電源插排作為機房供電系統的最后一個環節,一般需要滿足高可靠性、實用性、安全性及適應性等多種功能,為后續服務器的穩定運行和維護管理打下良好的基礎。因此,選用高可靠的機柜PDU產品是非常有必要的。
隨著信息網絡技術的不斷發展,越來越多的大型IT用電設備需要大功率機柜PDU電源插座的全力保護,根據相關數據統計,機房內每臺IT設備平均每月受到雷擊、浪涌、低壓等電源問題侵害多達上百次,為此數據中心機房的選用應滿足:
(1)輸出配置:機架PDU電源每個插座的輸出容量,要滿足對應的單臺IT設備的最大用電量要求,且有一定的裕量,插座的容量只能比設備的用電量大,不能小于設備的用電量。
(2)浪涌防護功能:浪涌除了由雷電天氣引起外,大功率用電設備在啟動時,內部也可能產生瞬間過電壓或過電流現象,雖然通常只持續短短幾微秒,但由于能量巨大,往往會給用電設備帶來損傷。幾乎所有的用電設備都會產生浪涌,同時又都會受到浪涌影響。因此,在每臺用電設備的終端輸入電源處進行SPD防浪涌保護,才能真正避免所有的浪涌侵襲。
(3)安全阻燃:劣質的機柜PDU電源產品容易遇到短路、打火、過壓、過流等問題,這些問題都有可能造成電源積熱而引起失火事故。這是因為劣質PDU電源產品的材質低劣粗、導體橫截面過小、電源線線徑過細導致溫升過高而造成。

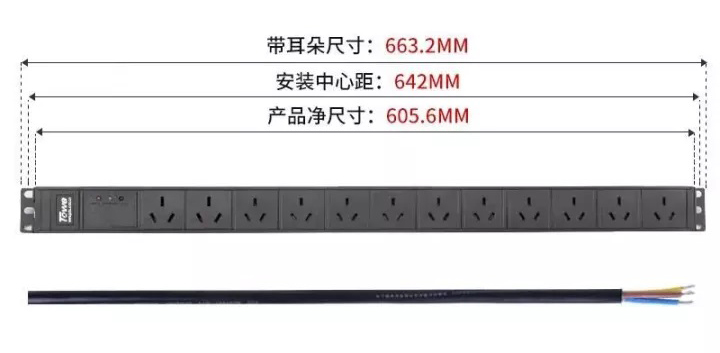

外形:同為PDU電源整體通過國家強制3C認證,通體高雅黑造型設計,簡潔大方,擁有2位16A國標三孔和10位10A國標三孔輸出孔位,額定電流32A,額定功率可達8000W,國標五孔雙重安全防護門,并配備四合一防雷防浪涌保護功能??v觀這款產品,42mm大間距孔位,配備專用理線架,方便機房內各種插頭同時使用互不干擾,理線整潔方便;在電源線部分,由于是大功率供電電源產品,則采用3米的3*6.0mm2的電源線,保證用戶用電安全的同時,契合當前數據中心機房內大功率IT用電設備的供電需求。
此外,同為PDU不帶插頭,原因是大功率供電設備內部的控制回路十分復雜,在用電設備啟動時,容易產生電弧,對設備和人員人身安全造成威脅,故此特意設計成不帶插頭。用戶在具體使用中,可根據自身設備的制式標準將PDU接入到電路中,或使用相匹配的工業連接器來進行連接,以此來確保安全。
在工藝上,同為PDU殼體采用加寬加厚的鋁合金材質,一體成型,殼體表面采用陽極氧化處理,與其他材質的PDU電源相比,有著重量輕、抗壓強度高、表層不導電、導熱能力好的優勢,增強PDU電源在使用過程中的安全性,延長使用壽命,并能夠出色的適應各種不同的應用環境。

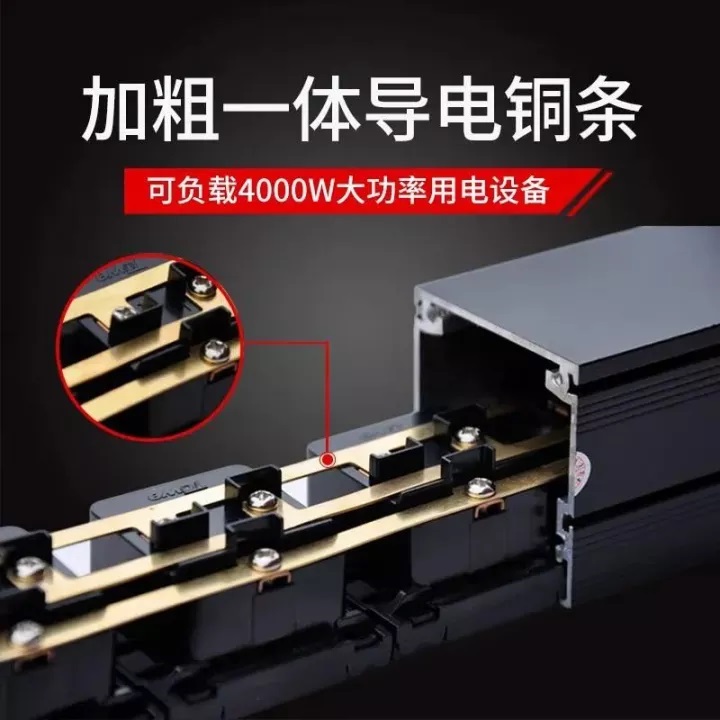

內部導體則采用一體化銅帶工藝連接設計,導體橫截面更大,電阻更小,從而實現工作中導電率更高、溫升更低的效果,更加節能降耗。值得一提的是,目前市面上大部分劣質PDU內部導體會采用錫焊方式連接,與一體化銅帶工藝相比,普通錫焊可能出現填縫不良、咬邊熔蝕、錫劑夾渣、焊點或內部導線出現氣孔等問題,導致額定功率減少、無法通電的現象,甚至引發火災等安全事故;另一種常見的機柜PDU螺絲焊接工藝,長時間使用或運輸過程中可能會產生松動,造成接觸不良、松動、電弧、短路等情況發生。

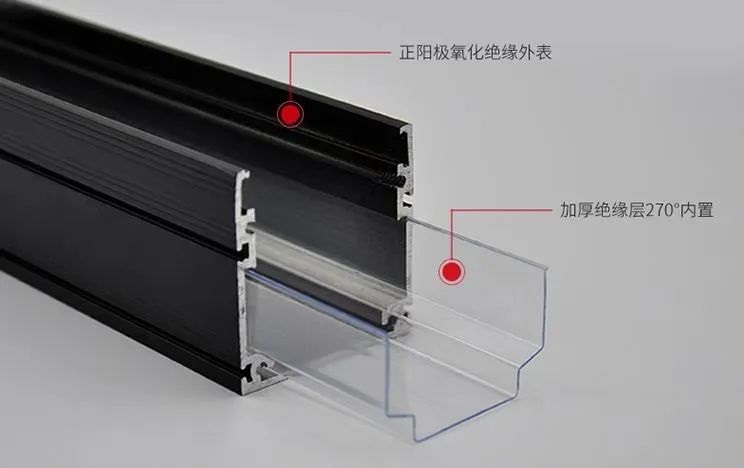

在殼體與內部導體之間,同為PDU還額外加了一層270°內置加厚絕緣層,具有良好的柔軟性和一定的機械強度,有較高的絕緣電阻值,防止金屬導體之間相互碰觸產生的漏電現象或人員的意外觸電,最大限度保護人和設備的安全。

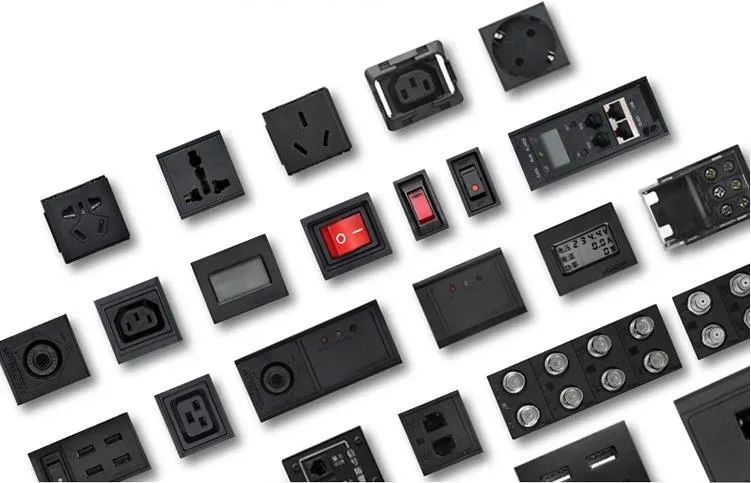

在輸出組件上,同為PDU采用模塊化設計,通過殼體與插套座模塊分體設置,能夠簡化殼體結構,有利于提高生產效率;同時,使用模塊化輸出組件,能夠方便用戶群體根據自己的實際需求靈活組裝對應的輸出模塊(如IEC輸出、國標、英標、美標等制式)。EN32/G1206S機柜PDU的輸出組件全部采用高阻燃合金工程材料,阻燃性能達UL94 V-0國際標準,具有強度高、耐熱強的優點,能耐受850°高溫不起燃。輸出組件之間運用中式傳統榫卯工藝與當下科研技術相結合,讓模塊之間緊密扣合,長久使用不塌陷,從而更堅固、更安全。

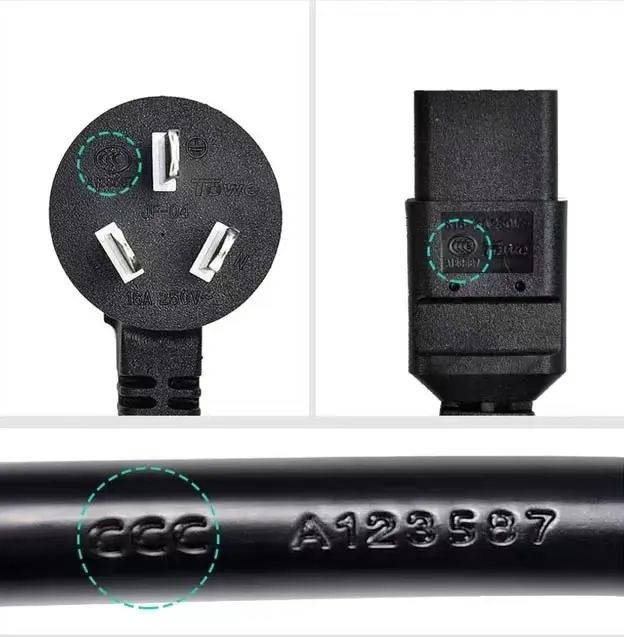

在電源線設計上,由于是32A大功率供電產品,同為(TOWE)EN32/G1206S采用高純度磷銅芯,3米3*6.0mm2線材,平方越大,線徑越粗,電源線內部的銅絲也就越多,可保證PDU在額定功率下使用過程中不軟化、不變形,避免電線及插頭因溫升增加、超過工作負荷而引起的用電事故。

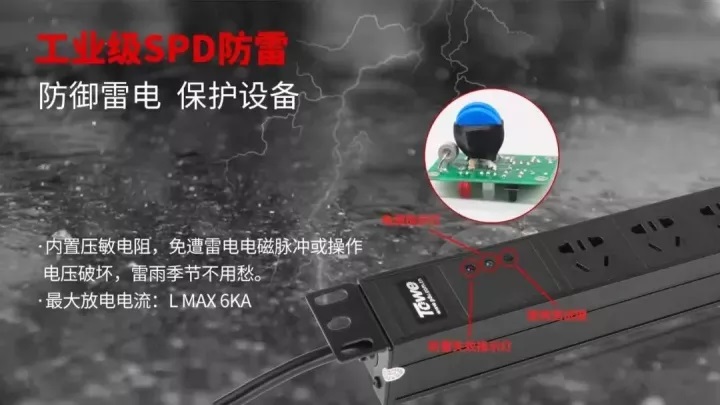

同為PDU依據IEC標準設計,內置自主研發的高性能防雷元器件,專為機房內通信、電子設備在操作過電壓和雷電感應頻繁的場合而設計,讓設備在極端下免受雷電電磁脈沖和浪涌侵襲破壞。在PDU電源頂端,附帶有防雷失效指示燈、電源指示燈和一個接地測試鍵,方便機房管理人員對PDU的工作狀態和功能狀態進行檢測,其標識含義分別為:(1)電源指示燈:電源接通后,電源指示燈顯示為綠色;(2)防雷失效指示燈:紅燈亮起,表示防雷功能失效,方便用戶及時更換維修。(3)接地測試鍵:電源接通后,按下接地測試按鈕,電源指示紅燈亮起則表示接地正常。
在產品安裝上,同為PDU按照標準機柜設計,適合水平、垂直等多種安裝方式,實現360°靈活安裝,通過L型彎板、長L型彎板的使用,實現不同角度的安裝,無需其他工具,不占用機架設備空間,是當前數據中心機房中使用最多,也是優先推薦的機架配電方式。
總而言之,數據中心機房PDU插座的選擇和應用是服務器IT設備、機柜性能體現的重要保障。電源質量本身極易受到雷電等自然環境的影響,如果再使用劣質PDU電源,將會造成很大的安全隱患,加劇電源的破壞力,引起更多的電路故障;而機房內任意一臺服務器價值都是數以萬計,這樣的意外如果發生,損失將不可預估。同為PDU以其安全、靈活、全面的功能特性,幫助用戶實現機房電源管理,確保供電系統的穩定,是數據中心終端電源產品的最佳優選。
